贴片陶瓷电容的由来和分类
1、贴片陶瓷电容器的由来
1900年意大利L.隆巴迪发明陶瓷介质电容器。30年代末人们发现在陶瓷中添加钛酸盐可使介电常数成倍增长,因而制造出较便宜的瓷介质电容器。
1940年前后人们发现了现在的贴片陶瓷电容器的主要原材料BaTiO3(钛酸钡)具有绝缘性后,开始将陶瓷电容器使用于对既小型、精度要求又极高的军事用电子设备当中。
而陶瓷叠片电容器于1960年左右作为商品开始开发。到了1970年,随着混合IC、计算机、以及便携电子设备的进步也随之迅速的发展起来,成为电子设备中不可缺少的零部件。现在的陶瓷介质电容器的全部数量约占电容器市场的70%左右。

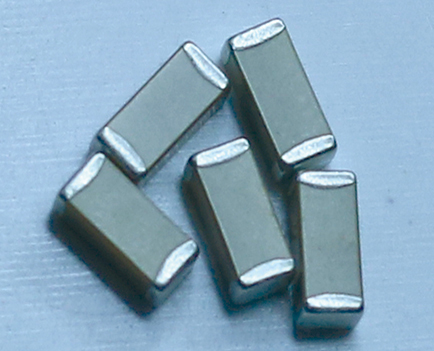

贴片陶瓷介质电容器的绝缘体材料主要使用陶瓷,其基本构造是将陶瓷和内部电极交相重叠。
陶瓷材料有几个种类,自从考虑电子产品无害化特别是无铅化后,高介电系数的PB(铅)退出陶瓷电容器领域,现在主要使用TiO2(二氧化钛)、BaTiO3,CaZrO3(锆酸钙)等。和其它的电容器相比具有体积小、容量大、耐热性好、适合批量生产、价格低等优点。
由于原材料丰富,结构简单,价格低廉,而且电容量范围较宽(一般有几个PF到上百μF),损耗较小,电容量温度系数可根据要求在很大范围内调整。
陶瓷电容器品种繁多,外形尺寸相差甚大从0402(约1×0.5mm)封装的贴片电容器到大型的功率陶瓷电容器。
按使用的介质材料特性可分为Ⅰ型、Ⅱ型和半导体陶瓷电容器;按无功功率大小可分为低功率、高功率陶瓷电容器;按工作电压可分为低压和高压陶瓷电容器;按结构形状可分为圆片形、管型、鼓形、瓶形、筒形、板形、叠片、独石、块状、支柱式、穿心式等。
二、贴片陶瓷电容器的分类
陶瓷电容器从介质类型主要可以分为两类,即Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器。Ⅰ类陶瓷电容器(ClassⅠceramiccapacitor),过去称高频陶瓷电容器(High-freqencyceramiccapacitor),是指用介质损耗小、绝缘电阻高、介电常数随温度呈线性变化的陶瓷介质制造的电容器。它特别适用于谐振回路,以及其它要求损耗小和电容量稳定的电路,或用于温度补偿。
Ⅱ类陶瓷电容器(ClassⅡceramiccapacitor)过去称为为低频陶瓷电容器(Lowfrequencycermiccapacitor),指用铁电陶瓷作介质的电容器,因此也称铁电陶瓷电容器。这类电容器的比电容大,电容量随温度呈非线性变化,损耗较大,常在电子设备中用于旁路、耦合或用于其它对损耗和电容量稳定性要求不高的电路中。
Ⅰ类贴片陶瓷电容器
按美国电工协会(EIA)标准为C0G(是数字0,不是字母O,有些文献笔误为COG)或NP0(是数字0,不是字母O,有些文献笔误为NPO)以及我国标准的CC系列等型号的陶瓷介质(温度系数为0±30PPM/℃)。
这种介质极其稳定,温度系数极低,而且不会出现老化现象,损耗因数不受电压、频率、温度和时间的影响,介电系数可以达到400,介电强度相对高。
这种介质非常适用于高频(特别是工业高频感应加热的高频功率振荡、高频无线发射等应用的高频功率电容器)、超高频和对电容量、稳定性有严格要求定时、振荡电路的工作环境。
这种介质电容器唯一的缺点是电容量不能做得很大(由于介电系数相对小),通常1206表面贴装C0G介质电容器的电容量从0.5PF~0.01μF。
Ⅱ类贴片陶瓷电容器
Ⅱ类的稳定级陶瓷介质材料如美国电工协会(EIA)标准的X7R、X5R以及我国标准的CT系列等型号的陶瓷介质(温度系数为±15.0%)。
这种介质的介电系数随温度变化较大,不适用于定时、振荡等对温度系数要求高的场合,但由于其介电系数可以做得很大(可以达到1200),因而电容量可以做得比较大,适用于对工作环境温度要求较高(X7R:-55~+125℃)的耦合、旁路和滤波。
通常1206的SMD封装的电容量可以达到10μF或在再高一些;
II类的可用级陶瓷介质材料如美国电工协会(EIA)标准的Z5U、Y5V以及我国标准的CT系列的低档产品型号等陶瓷介质(温度系数为Z5U的+22%,-56%和Y5V的+22%,-82%)。
这种介质的介电系数随温度变化较大,不适用于定时、振荡等对温度系数要求高的场合,但由于其介电系数可以做得很大(可以达到1000~12000),因而电容量可以做得比更大,适用于一般工作环境温度要求(-25~+85℃)的耦合、旁路和滤波。
通常1206表面贴装Z5U、Y5V介质电容器量甚至可以达到100μF,在某种意义上是取代钽电解电容器的有力竞争对手。
