肖特基二极管外形特征和应用说明
来源: 发表日期:2021年11月24日 浏览次数:
肖特基二极管外形特征和应用说明
1.肖特基二极管外形特征
肖特基二极管分为引线式和贴片式两种封装形式。采用引线式封装的肖特基二极管有单管式(两根引脚)和对管式(双二极管,3根引脚)两种封装形式,如图13-1所示。单管中,标有色环的一端为负极。双管中,型号正面对着自己时,从左向右依次是①、②、③脚。

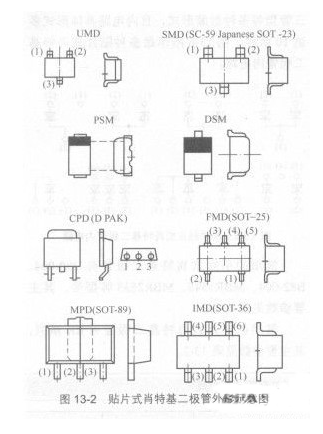

图13-2是贴片式肖特基二极管外形示意图,贴片式肖特基二极管有单管型、双管型和三管型多种。
2.肖特基二极管应用说明
肖特基二极管是近年来发展起来的一种二极管。 L295 DIP 肖特基二极管广泛应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流二极管,续流二极管,保护二极管使用,或在微波通信等电路中作整流二极管、小信号检波二极管使用。
