二极管的原理及特性

   来源:   发表日期:2021年11月17日    浏览次数:

  一、半导体二极管

  定义:奖PN结用外壳封装起来,并加上电机引线就构成了半导体二极管。

  常见的二极管类型如图(1)

  图(1)

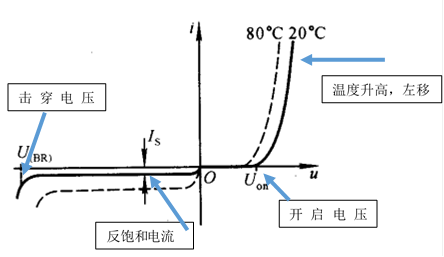

  普通二极管,主要是利用它正向导通,反向截止的特性(单向导电性)。伏安特性曲线见图(2)

  图(2)

  对应的公式:

  稳压二极管,利用了二极管在反向击穿的情况下,电流在一定变化范围内,电压基本不变的特性。见图(3)

  图(3)

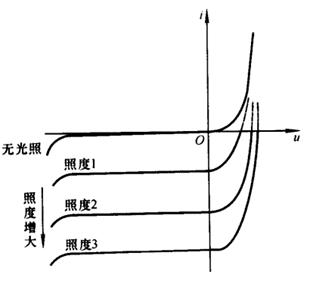

  光电二极管,利用在反向电压一定时,反向电流随照度的增大而增大。这种特性广泛用于遥控、报警及光电传感器。伏安特性曲线见图(4)

       图(4)

  变容二极管:利用PN结势垒电容制成。用于电子调幅、调频、调相、滤波电路中。

  隧道二极管:利用高掺杂的PN结隧道效应制成。用于振荡、过载保护、脉冲电路中。

  肖特基二级管:利用金属和半导体之间的接触势垒制成。因正向导通电压小、结电容小用于微波混频、检测、集成数字化电路。

  ————————————————

  版权声明:本文为CSDN博主「rebuild_embedded」的原创文章

  原文链接:https://blog.csdn.net/u012271722/article/details/38625875
