怎么看贴片电容的电压_耐压值_容量?

　　贴片电容怎么看电压?

　　用电压测试仪器，从最小开始加电压，一直加到电容烧坏为止，记录这个电压。但是：50V以下，国标2.5倍。100V~500V,国标1.5倍。630V以上，国标1.2倍出厂。

　　贴片电容全称为：多层(积层，叠层)片式陶瓷电容器，也称为贴片电容，片容。英文全称：Multi-layerceramiccapacitors。英文缩写：MLCC。

　　电压(voltage)，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。其大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，电压的方向规定为从高电位指向低电位的方向。电压的国际单位制为伏特(V，简称伏)，常用的单位还有毫伏(mV)、微伏(μV)、千伏(kV)等。此概念与水位高低所造成的“水压”相似。需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。

　　容量确定： 用普通电桥测试仪器就可以测试出电容了。

　　电压确定：耐压的话就不好说，因为产品本身出厂，单从耐压来确定(不算其他各种和电压相关的实验的话，比如HOLT实验等)，就用电压测试仪器，从最小开始加电压，一直加到电容烧坏为止，记录这个电压。但是：50V以下，国标2.5倍。100V~500V,国标1.5倍。630V以上，国标1.2倍出厂。也就是说，你测出来损坏电压，125V，那估计就是50V左右或者更低的35V\25V都有可能。

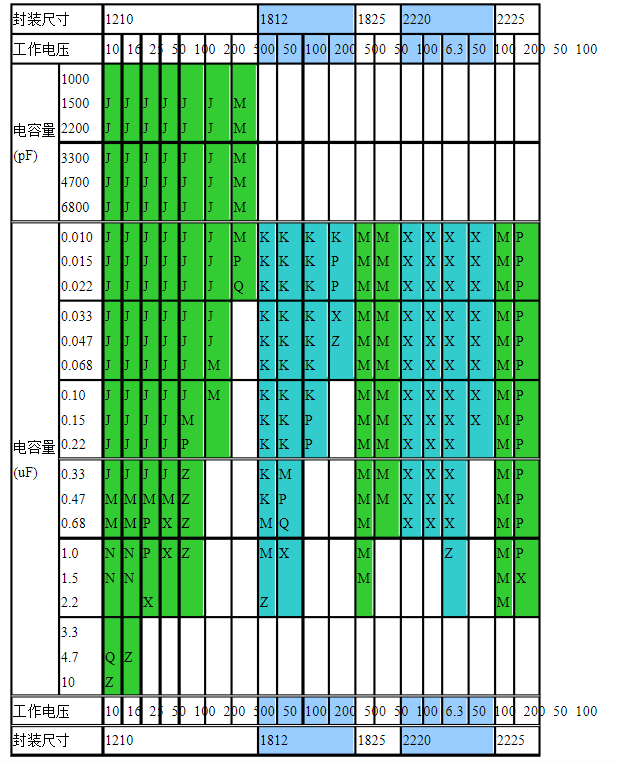

贴片电容的耐压值和容量如何看出？

　　电容的耐压，表示电容在一定条件下连续使用所能承受的电压。如果加在电容上的工作电压超过额定电压，电容内部的绝缘介质就有可能被击穿，造成极片间短路或严重漏电。因此，电容的工作电压不能大于其额定耐压，以保证电路可靠工作。

　　对于电解电容器，漏电流是性能指标中重要的一项。电解电容的漏电流与电压的关系密切，漏电流随工作电压的增高而增大。当工作电压接近阳极的赋能电压时，漏电流会急剧上升。通过测试电解电容的漏电电流，可以推算出它的极限耐压和额定耐压，对于电路中电容耐压的取值，有直接的参考意义。

　　变压器T1和T2型号相同，背靠背对接，提供高低压两组电源，并起到隔离作用。低压的经整流滤波后，由R1、DWl、Q1、Ral～Ral 1组成电流可调的恒流源。高压的经整流滤波后由Rbl～RblO、DW2分压，Q2输出可调的直流电压。使用时选择合适的电压Uc和电流Jc，将被测电容接到Cxa、Cxb两点上，此时会看到电压表指针缓慢偏转，达到一定的位置后静止，指针所指的电压即为该电容在漏电电流为lc时所承受的耐压。

　　波段开关K3、K4(各单挡11位)分别是测试电压和电流(即漏电流)选择开关，其测试量程如表1所示。表2为测试电路中的元件清单。

　　1.将测试电压调到比电容额定电压高一些的挡位。如测试35V的申容。可将挡位放到64V，测试50v的电容，可将挡位放到64M或96V.挡位高一些对测试结果影响不大，只是挡位越高，三极管Q1的功耗相应会大一些。

　　2.选择合适的测试电流。测试电流应根据电容容量来选择，容量越大测试电流也越大。对于4700μF以上的电容，可选择大于10mA的测试电流;对于1000～4700μF的电，容，可选择5mA左右的测试电流：对于10μF以下的电容，可选择0.2～1mA的测试电流。

　　3.红色鳄鱼夹接电容正极，黑色鳄鱼夹接电容负极。接好后看到电压表指针先匀速缓慢偏转。正常情况下偏转位置应超过额定电压，当达到某一值时其指针偏转变慢，并且越来越慢，最终静止下来，此时电容的漏电流等于Q1集电极的恒流电流，电压表所指示的电压，为此电容在漏电电流为Ic时所承受的耐压，可粗略认为是该电容的极限耐压。

　　4.测试完毕后将开关K2闭合，待电容放电后取下。
