0805贴片电容封装尺寸_耐压_电压_-英拓坤科技

   来源:   发表日期:2021年09月25日    浏览次数:

  每个贴片电容型号都有固定的额定电压取值范围,0805贴片电容常规电压以及最高耐压:

  0805 1PF—100NF电压常规的默认是50V

  0805 1UF常规的电压是16V 25V 和50V,最高只能做到50V

  0805 2.2UF常规的电压是16V 25V最高只能做到50V

  0805 4.7UF常规的电压是10V 25V最高能只能做到50V

  0805 10UF常规的电压是10V 16V和25V,最高只能做到25V

  0805 22UF常规的电压是6.3V 10V最高只能做到25V

  0805 47UF常规的电压是6.3V,最高也只能做到10V


  电阻电容的封装形式如何选择,有没有什么原则?比如,同样是104的电容有0603、0805的封装,同样是10uF电容有3216,0805,3528等封装形式,选择哪种封装形式比较合适呢?

  我看到的电路里常用电阻电容封装:

  电容:

  0.01uF可能的封装有0603、0805

  10uF的封装有3216、3528、0805

  100uF的有7343

  320pF封装:0603或0805

  电阻:

  4.7K、10k、330、33既有0603又有0805封装。

  请问怎么选择这些封装?

  贴片的封装主要有:0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W

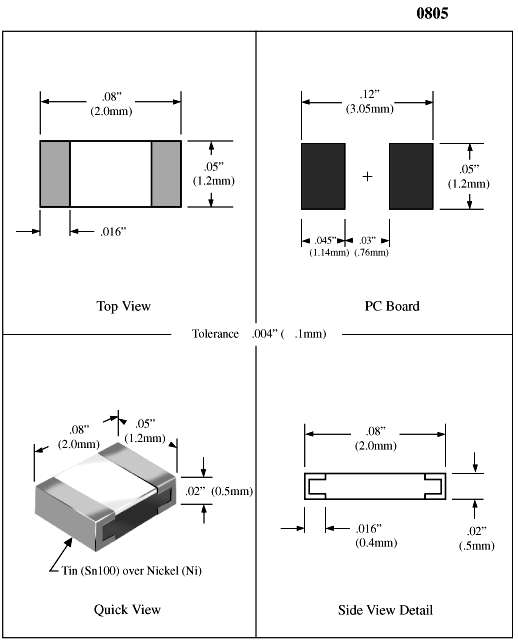

  电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5

  电容本身的大小与封装形式无关,封装与标称功率有关。它的长和宽一般是用毫米表示的。但是型号是采用的英寸的表示方法。

  选择合适的封装第一要看你的PCB空间,是不是可以放下这个器件。一般来说,封装大的器件会比较便宜,小封装的器件因为加工进度要高一点,有可能会贵一点,然后封装大的电容耐压值会比封装小的同容量电容耐压值高,这些都是要根据你实际的需要来选择的,另外,小封装的元器件对贴装要求会高一点,比如 SMT机器的精度。如手机里面的电路板,因为空间有限,工作电压低,就可以选用0402的电阻和电容,而大容量的钽电容就多为3216等等大的封装
